Řízení vzoru a zkreslení
Přední systém detekce vzoru využívající kamerovou technologii. Opakování potištěných, tkaných nebo tuftovaných vzorů jsou vyhodnocována pomocí určitých algoritmů a používána pro měření, korekci a vyhodnocení zkreslení a vzorů.

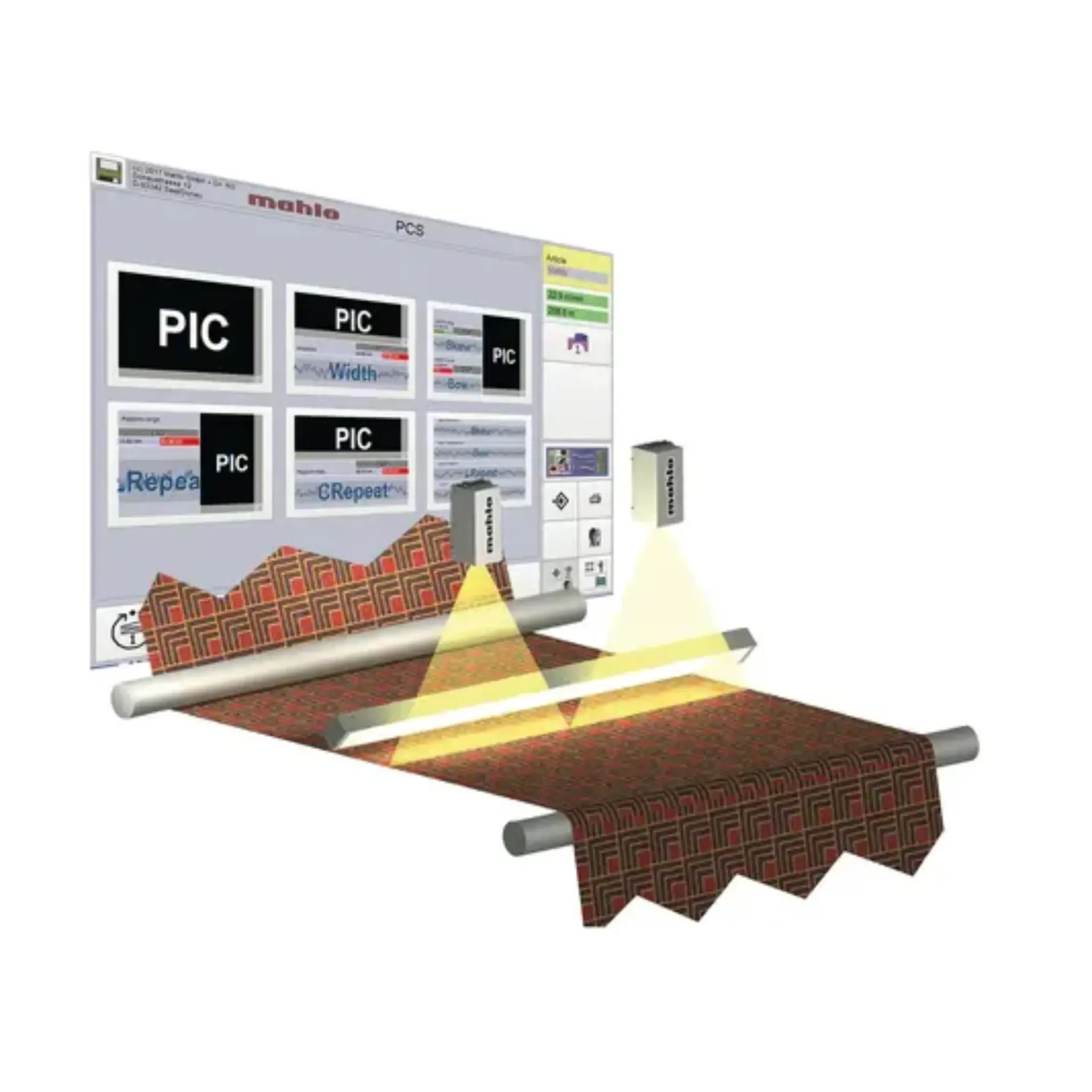

Systém využívá jednu nebo dvě kamery v závislosti na šířce výrobku k detekci polohy vzoru a automaticky a průběžně určuje opakování vzoru i šířku výrobku. Společně s vyrovnávacím strojem pak na základě rozpoznaného vzoru zarovnává zkreslení výrobku.
Hlavní vlastnosti produktu
- Modulární konstrukce
- Současné měření opakování a vyrovnávání vzoru
- Nejmodernější vysokorychlostní kamerové systémy
Výhody pro zákazníka
- Nepřetržité sledování a zaznamenávání skutečné kvality výrobku
- Úspory surovin a energie ve výrobním procesu
- Zvýšení produktivity
V závislosti na oblasti použití systému Patcontrol PCS společnost Mahlo konfiguruje systém individuálně. Systém využívá jednu nebo dvě kamery – podle šířky zpracovávaného výrobku – k automatické detekci polohy vzoru a průběžnému určování opakování vzoru, měří šířku výrobku a společně s vyrovnávačem útku zarovnává zkreslení výrobku na základě potiskového vzoru.
- Vyrovnávání záclonovin a krajkových tkanin, monitoring opakování vzoru
- a řízení přiváděcího (overfeed) válce
- Vyrovnávání tkaných a tuftovaných kobercových materiálů před procesem nanášení povrchové vrstvy
- Vyrovnávání froté materiálů (např. ručníků)
- Jemné vyrovnávání potištěných tkanin
- Měření a třídění opakování vzoru
- Průběžné měření šířky
- Záznam opakování vzoru a zkreslení u kobercových materiálů
- Vyrovnávání zbytkového prohnutí a šikmosti u koberců na výstupu z ramařského stroje
- Speciální analýza a měření průmyslových textilií
Patcontrol PCS/PDS: (systém kontroly zkreslení vzoru) detekuje a řídí prohnuté a šikmé vzory
Patcontrol PCS/PRS: (systém opakování vzoru) sleduje a řídí opakování designu pomocí různých standardizovaných vzorů.
Oba systémy pracují s různými typy vzorů. Pro vytvoření co nejlépe analyzovatelného obrazu vzoru nebo struktury výrobku na obrazovce je použita speciální osvětlovací jednotka pracující s procházejícím nebo odraženým světlem, která podporuje kameru s řádkovým snímáním. Systém pracuje s různými analytickými algoritmy v závislosti na tom, zda se vzory vyhodnocují kolmo ke směru pohybu, nebo v podélném či příčném opakování.
Závisí také na samotném vzoru (např. vzor, linie apod.). Patcontrol PCS se dokáže přizpůsobit náhlým změnám šířky výrobku. Zásah obsluhy je do značné míry minimální.
