Detekce a řízení obloukového a šikmého zkreslení
Automatický rovnací systém Orthopac FMC je srdcem a hlavní částí systému Orthopac. Zařízení se skládá z optického skenovacího systému a elektronického řízení pro korekci deformací.
Používá se především k detekci a zaznamenávání zbytkových deformací na výstupu zařízení, například u rámového sušiče (stenteru). Současně lze určovat hustotu vláken. Systém lze také připojit k externím rovnacím strojům, kterým následně slouží jako řídicí jednotka.
Hlavní vlastnosti produktu
- Optimalizovaná optika zajišťuje maximální možné rozlišení úhlu deformace
- Přímé a okamžité zpracování signálu určuje úhel během okamžiku
- Optimalizované podsvícení i osvětlení zepředu
Výhody pro zákazníka
- Nejširší spektrum snímání na trhu
- Jednoduché a intuitivní ovládání
- Automatické snímání i velmi složitých struktur materiálu
Šikmení výrobku během výroby mění strukturu textilních pásů. Deformovaný výrobek ztrácí užitnou hodnotu, negativně ovlivňuje následné zpracování a může vést k reklamacím.
Integrovaný optický systém detekce deformací Orthopac FMC je schopen pracovat s širokou škálou běžných barev, potisků a žakárových vzorů i s povrchovými strukturami, jako jsou vlasové a smyčkové materiály.
Skenovací systém detekuje a analyzuje pravidelnou základní strukturu útkových nití, řádků pleteniny nebo řad tuftingu. V případě potřeby současně určuje také jejich hustotu.
Pro řízení různých rovnacích zařízení, odtahových válců, diferenciálů řetězů a vícenásobných motorových pohonů představuje systém detekce deformací Orthopac FMC univerzální automatický rovnací systém. Lze jej instalovat před i za širokou škálou výrobních linek.
Díky digitálnímu snímání a nejmodernější procesorové technologii automaticky přizpůsobuje řízení různým druhům textilií a ergonomicky i přehledně zobrazuje změny deformací na displeji.

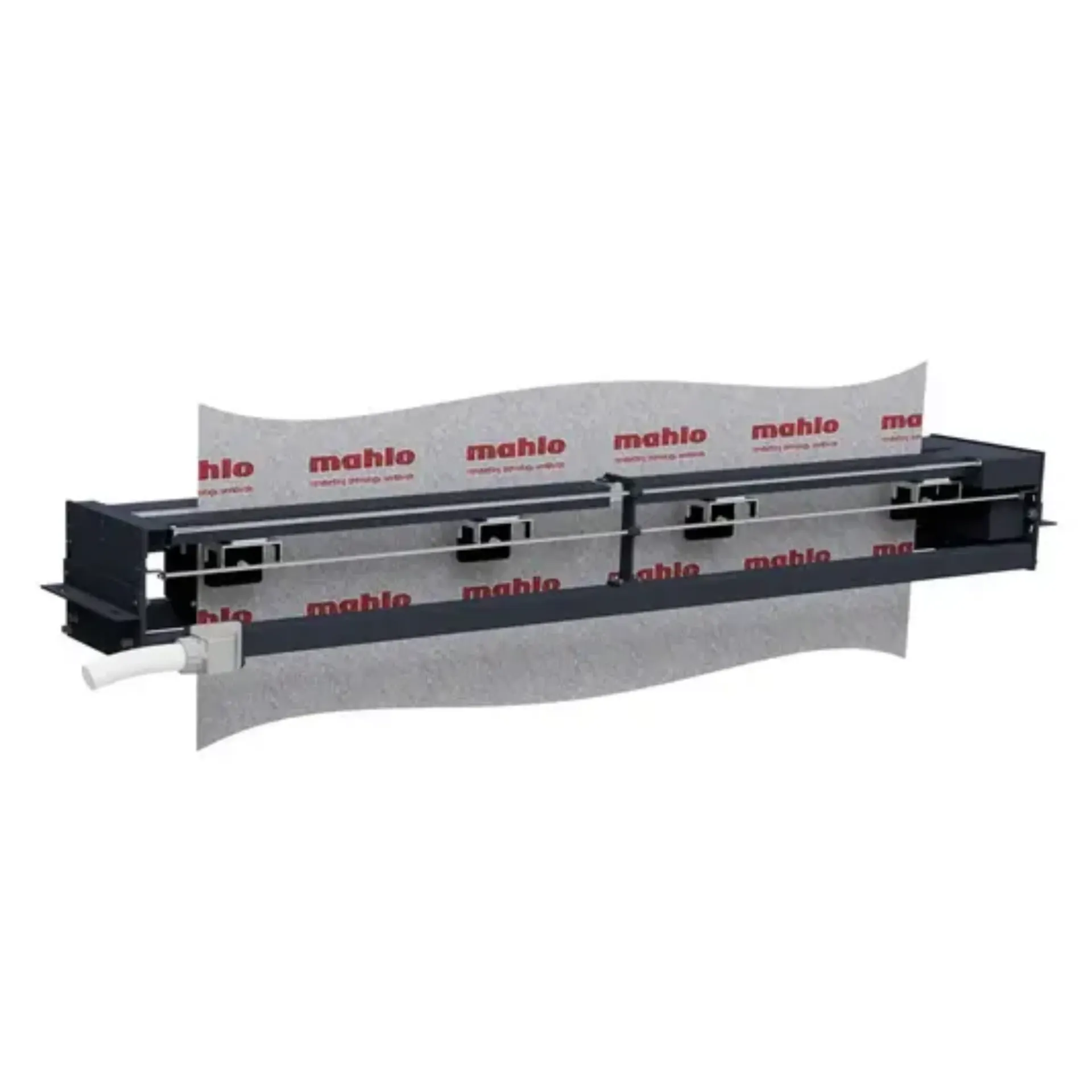

Orthopac FMC EP
Kompaktní mostová jednotka vybavená pouze optickým skenovacím systémem. Díky kompaktním rozměrům ji lze snadno instalovat i v omezených prostorových podmínkách a umožňuje řízení externích rovnacích zařízení útku.

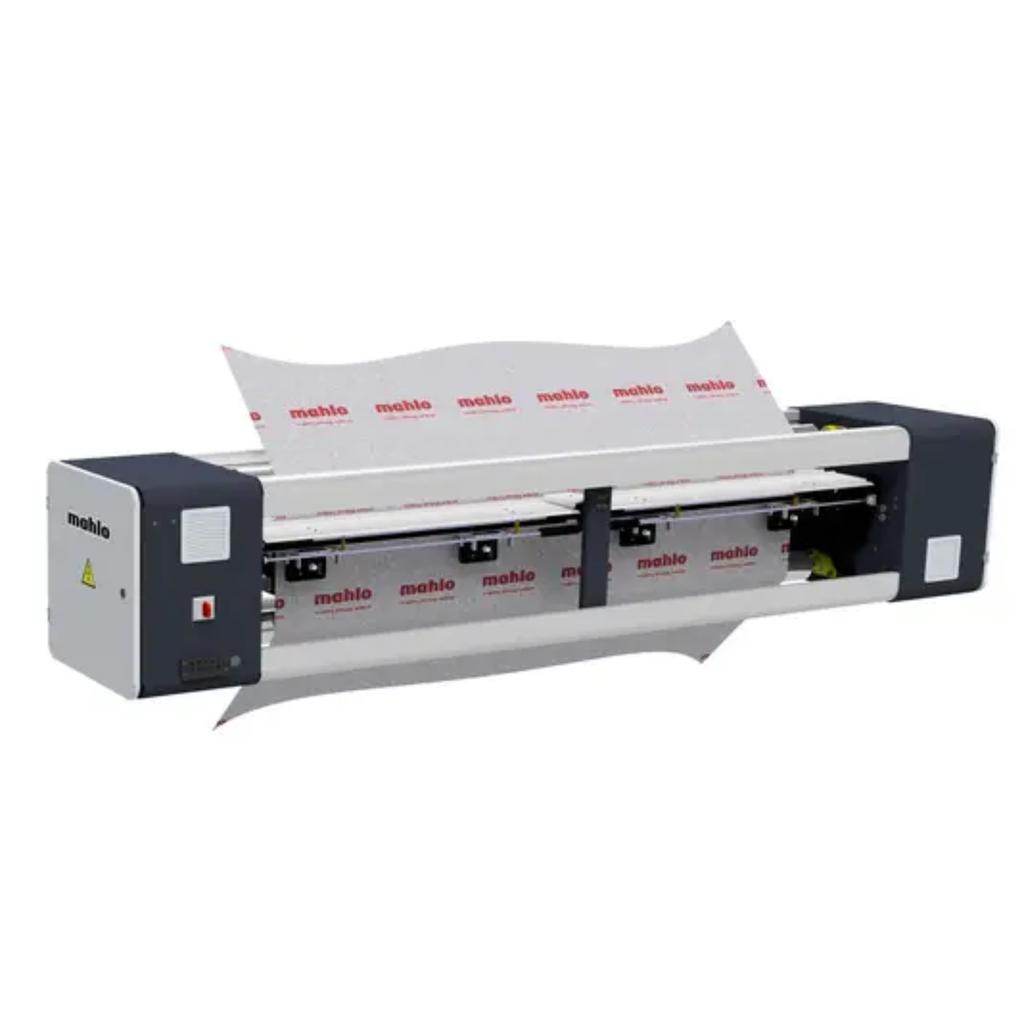

Orthopac FMC T
Standardní mostová jednotka s optickým skenovacím systémem a dvěma vodicími válci. Tyto válce zajišťují přímé vedení pásu materiálu.

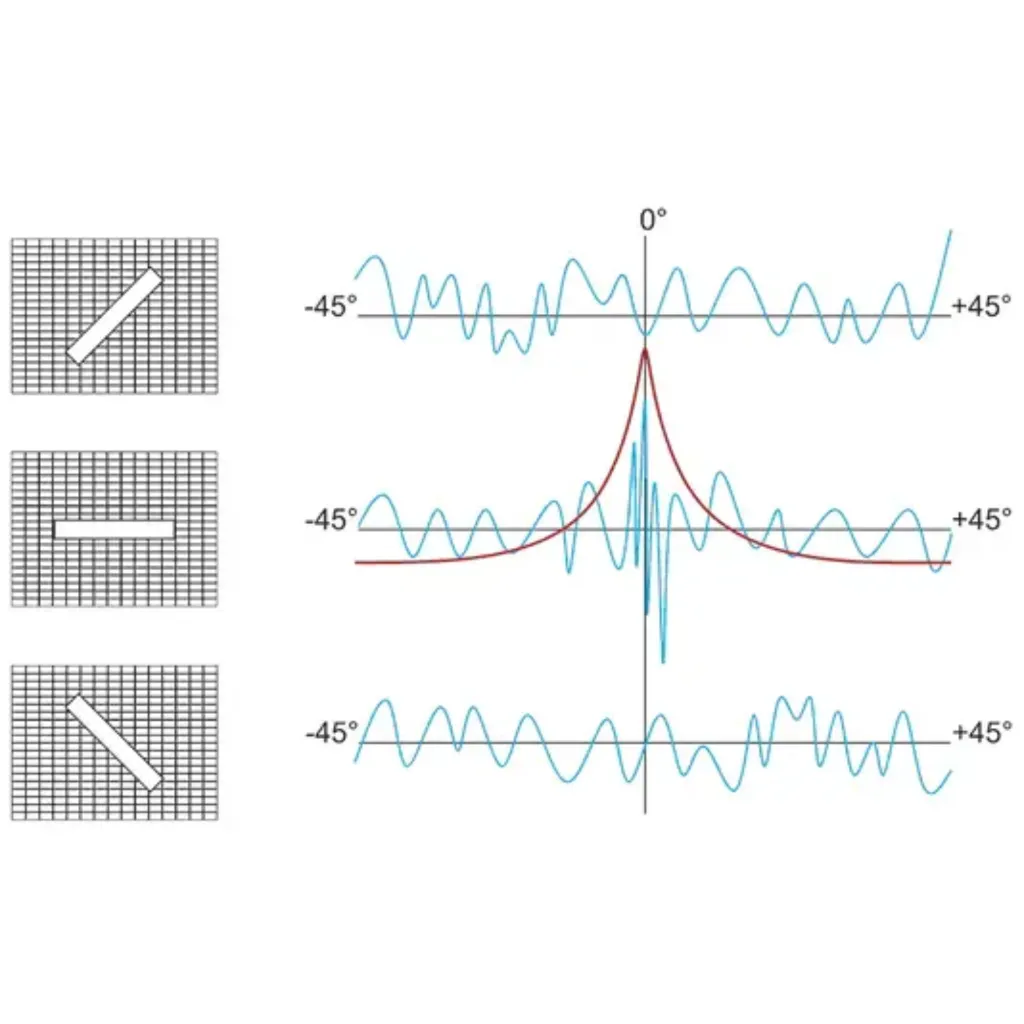

Detekce deformací pomocí rychlé Fourierovy transformace
Princip snímání pomocí světlo-tmavé modulace s využitím rychlé Fourierovy transformace.
