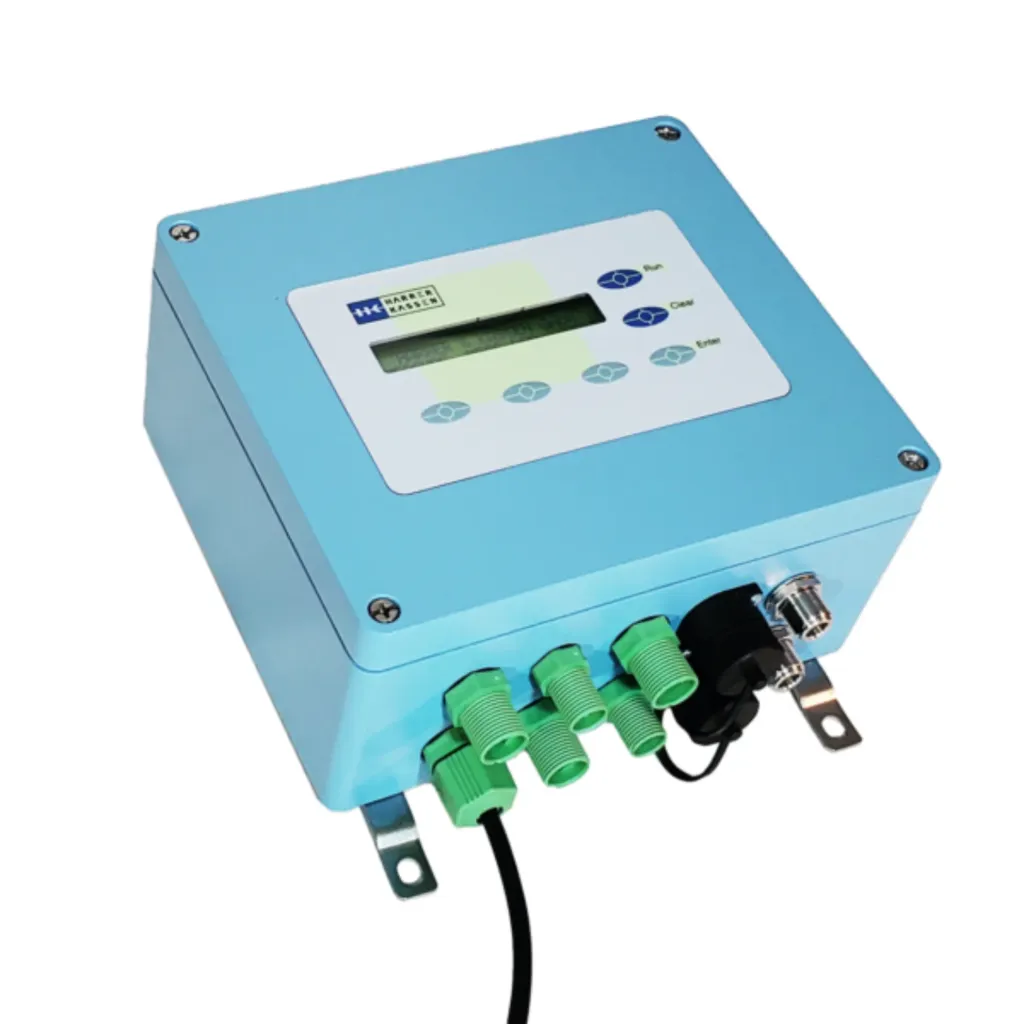

HK13 je mikrovlnný rezonátor využívající mikrovlnnou technologii pro přesné měření obsahu vody a je vhodný pro širokou škálu aplikací, jako je měření sypkých materiálů, potrubí a zásobníků.
Vlastnosti v kostce
- mikrovlnná technologie pro přesné měření vlhkosti
- kompaktní konstrukce bez pohyblivých částí
- bezúdržbové a bezopotřební provedení
- dálkové ovládání pomocí samostatného ovladače
- široké možnosti použití (sypké materiály, potrubí, zásobníky apod.)
- bez vlivu změn hustoty na výsledky měření
- měření v reálném čase, rychlé výsledky
Měřicí metoda
Typ postupu:
- Mikrovlnná technologie v pásmu ISM

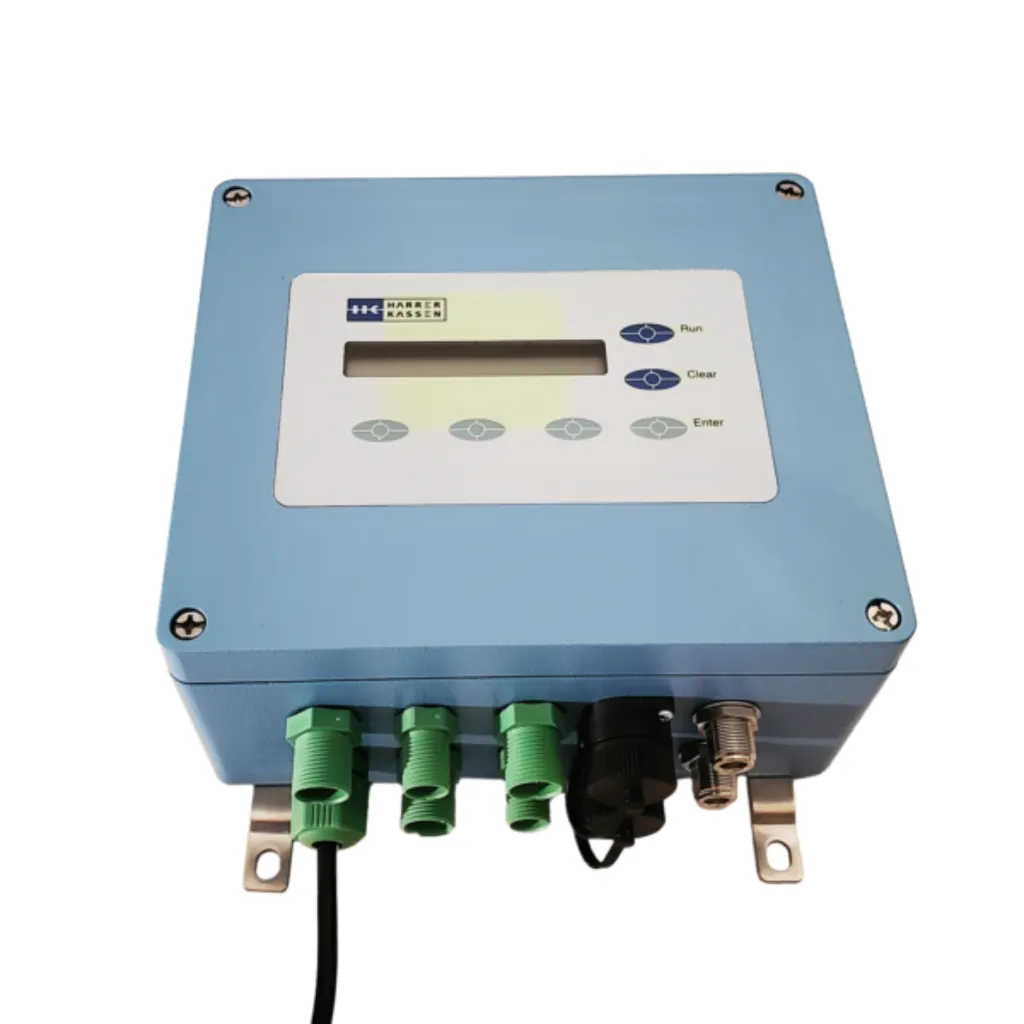

Konstrukce
Skříň z tlakově litého hliníku
- 200 × 140 × 90 mm
Ochranná třída
- IP65 / NEMA 4

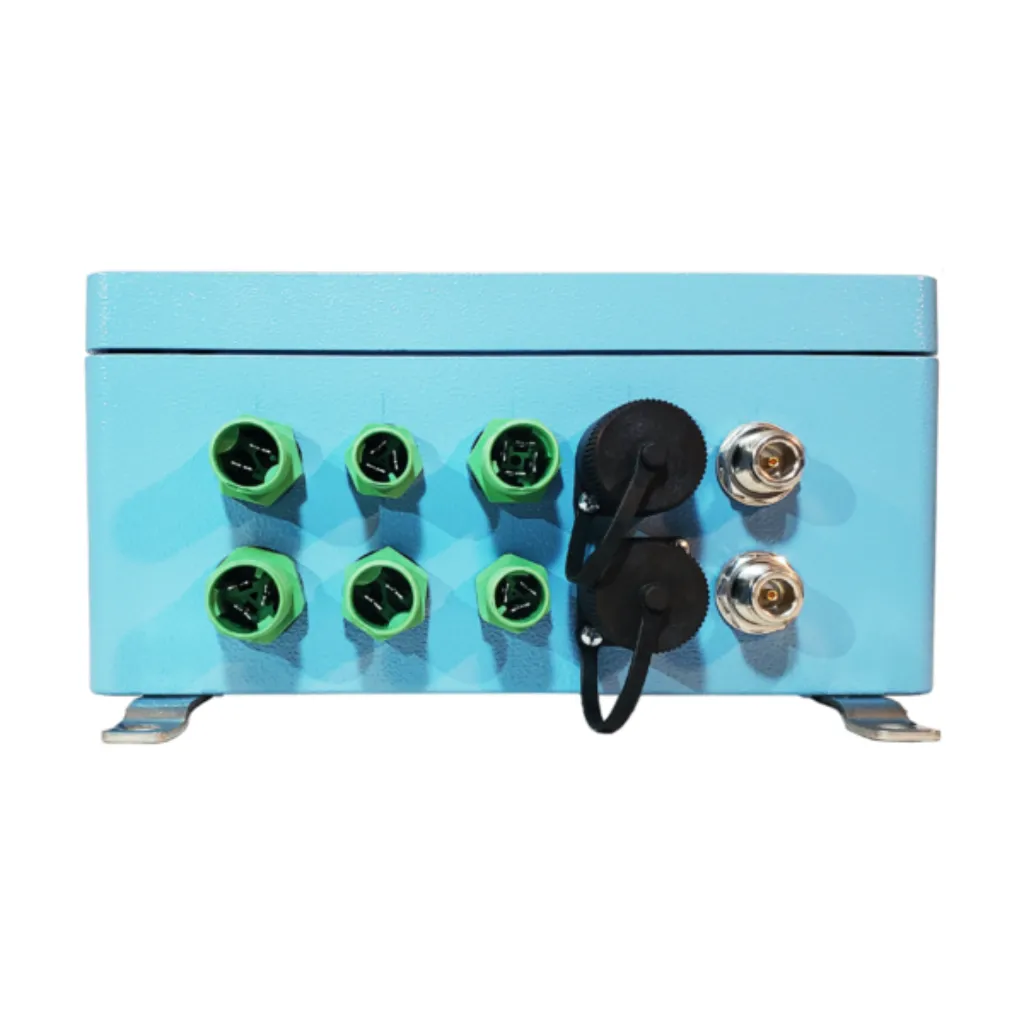

Připojení
Napájení
- 100–240 V AC
- volitelně 24 V DC
Analogové výstupy
- 2× 4–20 mA
Teplotní senzor
NTC
PC rozhraní
- RS 232 nebo RS 485
PROFIBUS-DP
- volitelně
Uživatelské rozhraní
Ovládání
- 6 softkláves integrovaných v membránové klávesnici
Displej
- 2× 24 znaků s podsvícením
Teplotní rozsahy
Okolní teplota
- −20 °C až +85 °C
Teplota produktu
- ≥0 °C až +120 °C, na vyžádání až +200 °C
Senzory a antény
Provedení
- hliník / nerezová ocel
Popis produktu
Mikrovlnný rezonátor HK13 využívá mikrovlnnou technologii pro rychlé a přesné stanovení obsahu vody v různých materiálech. Měření je založeno na elektromagnetické energii uložené v rezonátoru. Tato energie je do produktu přenášena přes nevodivé okénko (např. PP nebo teflon). Rozptýlené pole, které se do produktu vazebně přenáší, se mění v závislosti na obsahu vody a ovlivňuje rezonanční chování rezonátoru.
Pro určení obsahu vody se využívá několik měřicích parametrů. Velkou výhodou je, že jeden z těchto parametrů je nezávislý na hustotě, což činí tuto technologii ideální pro měření sypkých materiálů. Měření lze provádět přímo na dopravníku, v potrubí, zásobnících nebo skluzích.
Vizualizace transmisního měření v nehomogenních produktech
Co odlišuje HK13
Mikrovlnná technologie pro přesné měření vlhkosti
Technologie mikrovlnného rezonátoru umožňuje rychlé a přesné stanovení obsahu vody, ideální pro různé průmyslové aplikace.
Bez pohyblivých částí a bezúdržbový provoz
Díky kompaktní konstrukci a absenci pohyblivých součástí je HK13 bezúdržbový a bezopotřební, což zaručuje dlouhodobou spolehlivost.
Všestranné možnosti použití
HK13 lze využít na mnoha různých měřicích místech, jako jsou potrubí, skluzy a násypky.
Měření nezávislé na hustotě
Měřicí metoda využívá poměr šířky pásma k rezonanční frekvenci, což ji činí zvláště vhodnou pro sypké materiály, protože hustota materiálu nemá na výsledek vliv.
