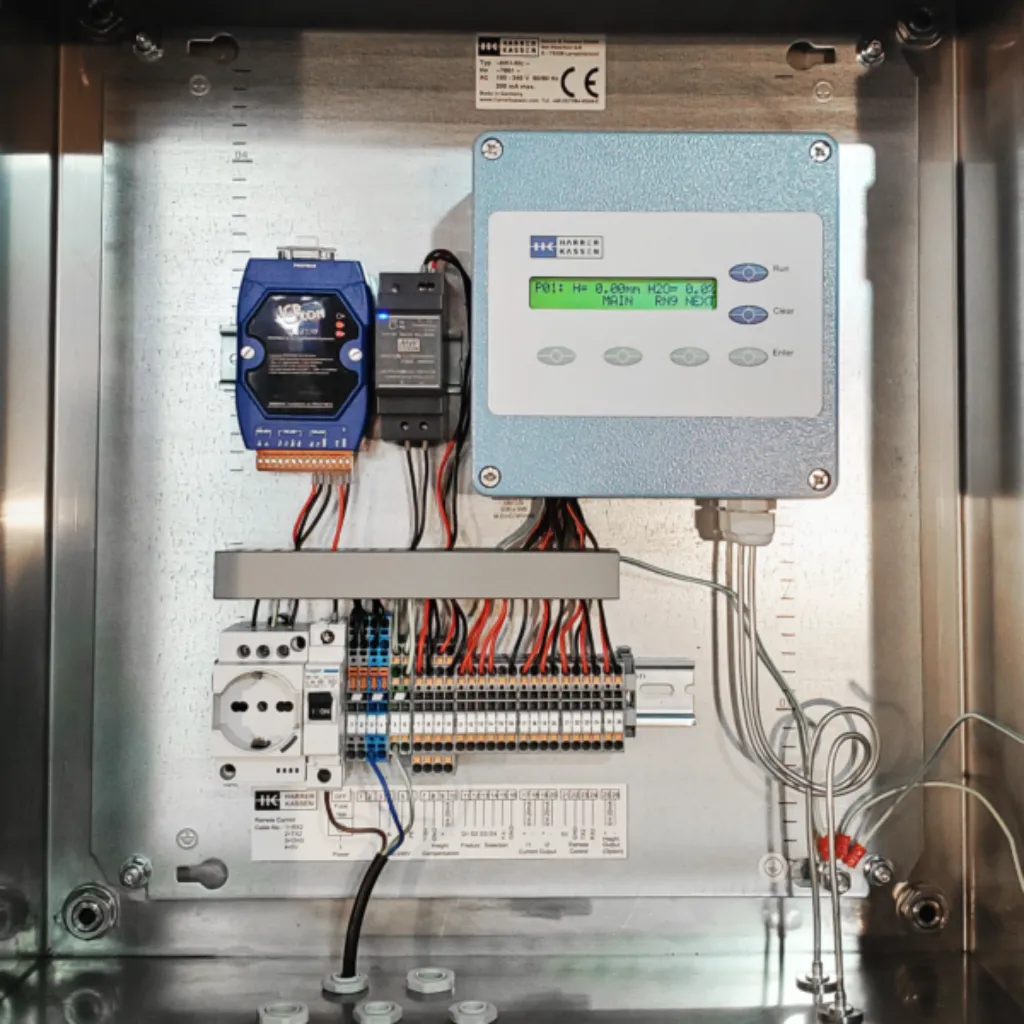

HK1-M mikrovlnné měřicí zařízení představuje nejmodernější digitální technologii a je ideální pro měření koncentrace a obsahu vody v potravinářském a chemickém průmyslu. Jeho modulární konstrukce a robustní provedení zaručují přesný a bezúdržbový provoz i v náročných podmínkách.
Vlastnosti v kostce
- nejnovější digitální mikrovlnná technologie
- modulární konstrukce vyhodnocovací jednotky a senzorů
- žádné pohyblivé části, žádné opotřebení
- vibrace nemají vliv na výsledek měření
- kompenzační vstup pro teplotu, vodivost a tlak
- bezúdržbové a bezopotřebitelné provedení
- dálkové ovládání z PC nebo pomocí samostatného dálkového ovladače
- až 16 různých kalibrací
- standardně PT100 teplotní senzor, volitelně také NTC
Měřicí metoda
Typ postupu:
- Mikrovlnná technologie v pásmu ISM
Konstrukce
Skříň z tlakově litého hliníku:
- 230 × 200 × 110 mm
Ochranná třída
- IP65 / NEMA 4
Připojení
Napájení
- 100–240 V AC
- volitelně 24 V DC
Analogové výstupy
- 2× 4–20 mA
Analogové vstupy
- 1× 4–20 mA
Teplotní senzor
- PT100
- volitelně NTC
PC rozhraní
- RS 232 nebo RS 485
Relé kontakty
- 1× max. 5 A / 250 V
Digitální vstupy
- externí volba 16 produktů, start, stop
PROFIBUS-DP
- volitelně
Uživatelské rozhraní
Ovládání
- 6 softkláves integrovaných v membránové klávesnici
Displej
- 2× 24 znaků s podsvícením
Teplotní rozsahy
Okolní teplota
- −20 °C až +85 °C
Teplota produktu
- ≥0 °C až +130 °C, na vyžádání až +140 °C
Senzory a antény
Provedení
- tyčové senzory
- krátké 3A tyčové senzory
- horn antény
- spirálové antény
- 3A spirálové antény
- mini spirálové antény
Popis produktu
Mikrovlnné měřicí zařízení HK1-M nabízí inovativní řešení pro měření koncentrace a obsahu vody, speciálně vyvinuté pro požadavky potravinářského a chemického průmyslu. Díky modulární konstrukci a použití pokročilé mikrovlnné technologie v pásmu ISM stanovuje nové standardy v přesnosti a spolehlivosti.
Měřicí metoda je založena na generování nízkovýkonových elektromagnetických vln. Tyto vlny jsou do měřeného produktu přiváděny prostřednictvím antény a procházejí médiem. Útlum a fázový posun přijaté vlny se mění v závislosti na dielektrických vlastnostech produktu. Tyto parametry slouží jako základ pro stanovení obsahu vody nebo sušiny. Mikrovlnné měření se vyznačuje vysokou stabilitou a extrémně rychlou odezvou.
HK1-M podporuje řadu typů senzorů a antén, které lze přizpůsobit různým aplikacím. Naši odborníci vám rádi poradí, které řešení poskytne nejlepší výsledky pro vaše konkrétní požadavky.

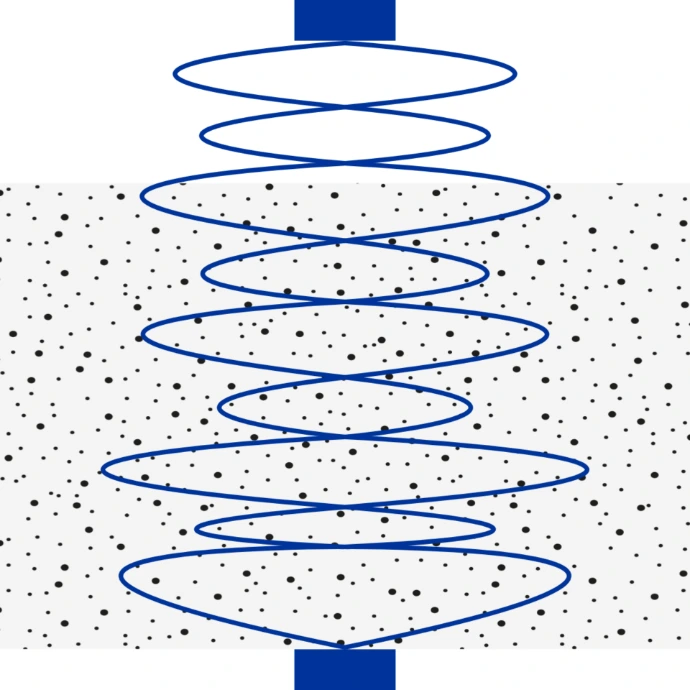

Vizualizace transmisního měření v nehomogenních produktech
Co odlišuje HK1-M
Digitální mikrovlnná technologie
HK1-M používá nejmodernější digitální mikrovlnnou technologii v pásmu ISM, která zajišťuje přesné a stabilní výsledky měření – i v náročných podmínkách.
Modularita pro maximální flexibilitu
Modulární konstrukce vyhodnocovací jednotky a senzorů umožňuje optimální přizpůsobení výrobnímu prostředí. Díky až 16 kalibracím je zařízení mimořádně univerzální.
Robustní konstrukce
Zařízení je bezúdržbové, bez opotřebení a odolné vůči vibracím, které často způsobují chyby měření u jiných systémů.
Pohodlná obsluha
HK1-M nabízí intuitivní ovládání přímo na zařízení pomocí integrovaných softkláves nebo pohodlné dálkové ovládání přes PC či samostatný ovladač.
