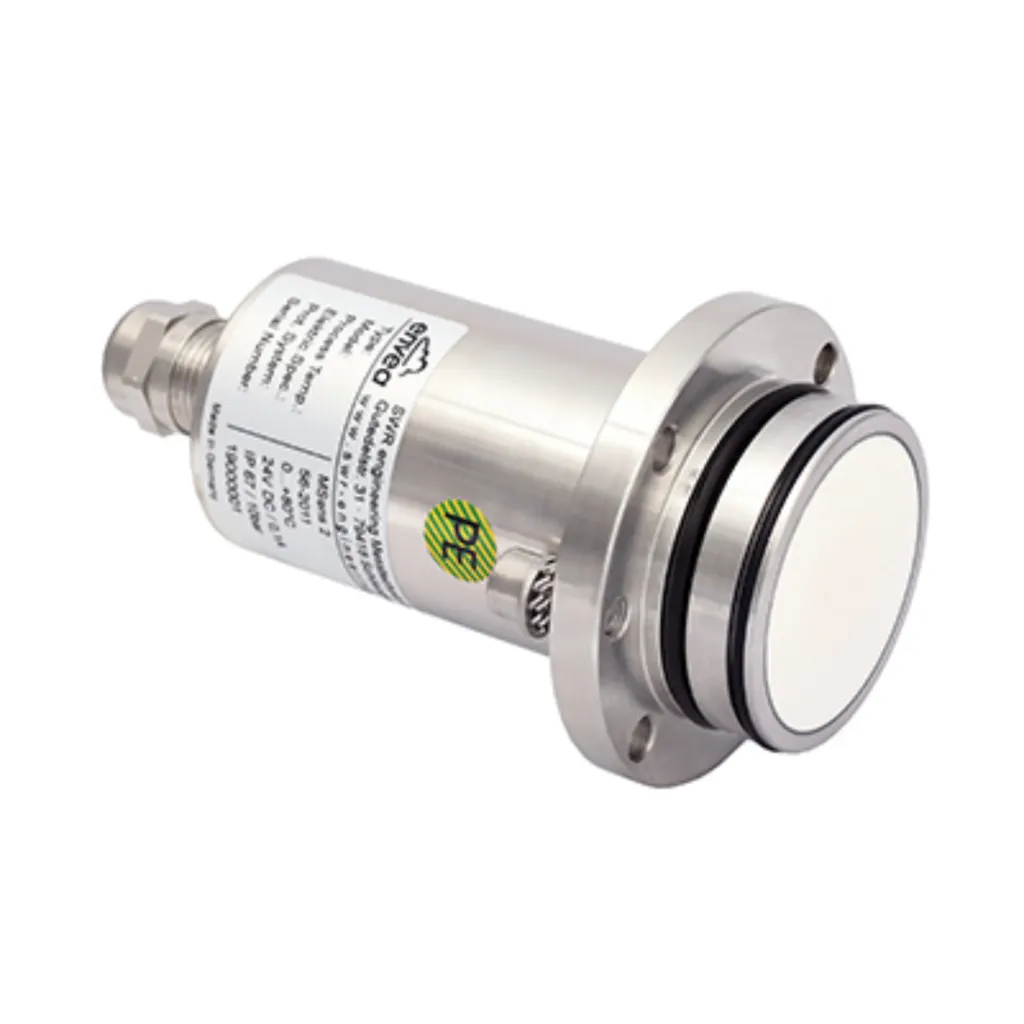

Mikrovlnný senzor pro kontinuální měření vlhkosti v sypkých suchých materiálech.
Senzory jsou určeny pro nepřetržité měření vlhkosti a instalaci na dopravníky, šnekové dopravníky nebo zásobníky. Používají dvě různé senzorové technologie pro pokrytí široké škály aplikací, přičemž oba typy senzorů pronikají do materiálu pro co nejspolehlivější měření.
Mikrovlnný senzor poskytuje vysoké rozlišení a přesnost měření vlhkosti.
Klíčové vlastnosti
- Vysoká odolnost proti abrazivnímu opotřebení
- Integrované měření teploty
- Funkce detekce průtoku materiálu
- Spolehlivé měření vlhkosti s vysokým rozlišením
Software
Materiál pro měření
- Prach
- Prášky
- Granuláty
Místo instalace
- Šnekový dopravník
- Pásový dopravník
- Násypka / zásobník
- Skluz
- Sušička
- Míchačka
Princip měření
- Mikrovlnná technologie
Rozsah vlhkosti
- 0 až 65 % (dle aplikace)
Teplota materiálu
- Max. 120 °C
Měření teploty
- Není součástí
Montáž
- Přírubové uchycení (flange)
ATEX certifikace
- Kategorie 1
Výstupy
- 4–20 mA
- Modbus
- Profibus
- Rozsah měření vlhkosti 0–65 % (dle materiálu)
- Přesnost měření 0,1 %
- Online kontinuální měření vlhkosti
- ATEX certifikace
- Měření povrchové i kapilární vlhkosti
- Nezávislost na barvě materiálu
- Teplotní odolnost do 120 °C
- Vhodné pro všechny typy prachu, prášků, granulátů a dalších sypkých materiálů
- Možnost různých montážních poloh
- Cement
- Chemický průmysl
- Asfalt
- Potravinářství
- Sklo
- Obiloviny
- Vápno
- Minerály
- Ocelářství
- Dřevo
- Slévárenství
- Stavební materiály
- Biomasa
- Recyklace
- Stavební materiály
- Elektrárny
Výhody a umístění
Senzor M-Sens 2 byl navržen tak, aby poskytoval maximální flexibilitu při instalaci. Při umístění je třeba zohlednit, že měřicí pole proniká i do nejhustších materiálů (např. písek). Při minimální hloubce 120 mm by měl být senzor vždy nasměrován na materiál tak, aby se předešlo problémům s odrazem signálu.
Instalační situace
Zásobník
Pro jednoduchou instalaci je k dispozici standardní přírubové připojení.
Dopravníkový pás
Měření vlhkosti na pásovém dopravníku. Konstantní výška materiálu je zajištěna pomocí stěrky materiálu, což vytváří ideální podmínky pro online měření.
Šnekový dopravník
Instalace ve spodní třetině šnekového dopravníku zajišťuje téměř konstantní objem materiálu pro optimální měření. Pohyb šnekových lopatek je přitom eliminován.
Volný pád (spádové potrubí)
Pro měření ve spádových nebo šikmých potrubích lze použít mechanismus pro dočasné zachycení materiálu před sondou. Po měření se klapka otevře a materiál pokračuje v toku. Proces lze opakovat v krátkých i delších intervalech podle potřeby.
