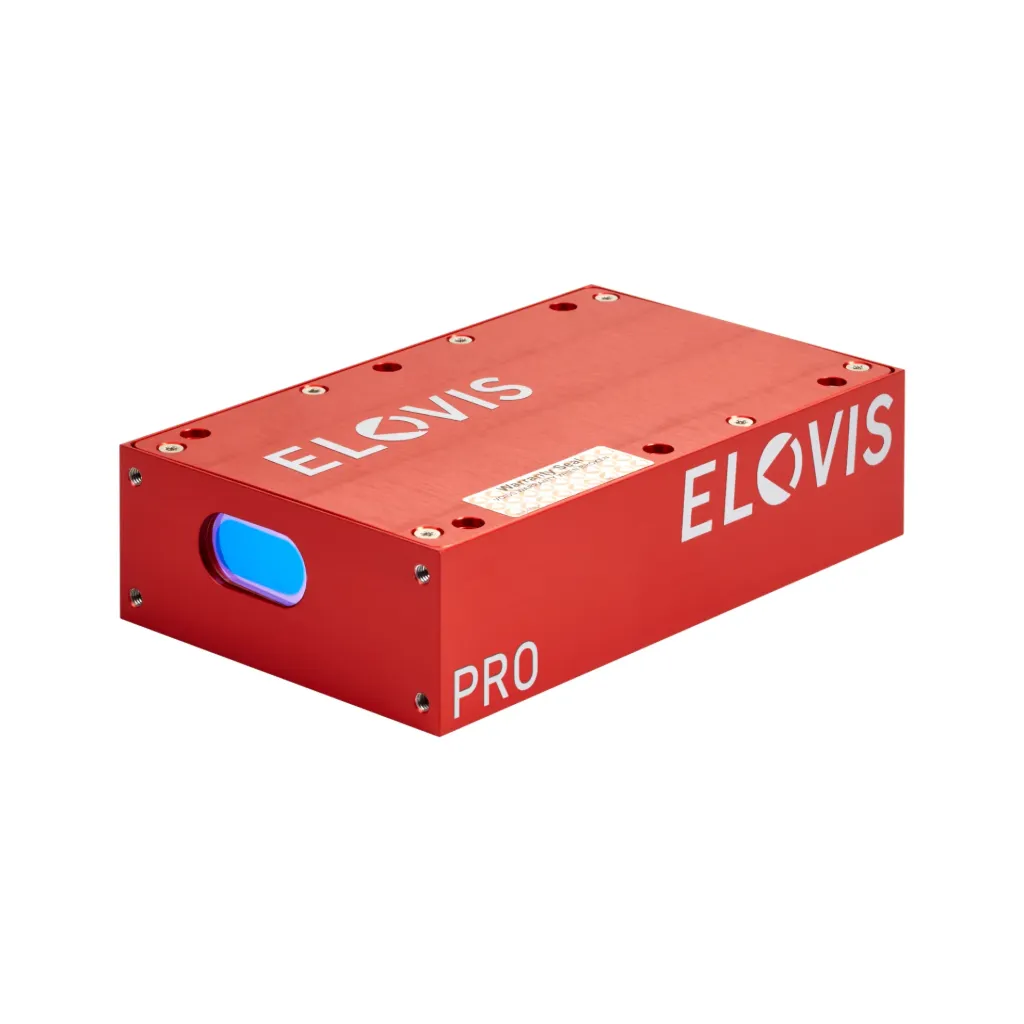

Bidirekční senzor pro měření délky a rychlosti
Bezkontaktní měřicí systém μSPEED-PRO je bidirekční senzor pro měření délky a rychlosti na pohybujících se površích. μSPEED-PRO nabízí rozpoznání směru, detekci zastavení a měření od 0 m/min s typickou přesností ±0,05 %.
μSPEED-PRO je senzorové řešení pro mapování i složitých dopravních a přepravních procesů. Stejně jako u všech systémů μSPEED jsou senzory a vyhodnocovací elektronika umístěny v lehké, kompaktní hlavici senzoru o hmotnosti pouze 0,9 kg. Díky tomu je systém nejmenším bidirekčním senzorem na světě ve své výkonové třídě.
μSPEED-PRO poskytuje přímá data o délce a/nebo rychlosti. Výstup měřené hodnoty probíhá přes kvadraturní výstup nebo jako ASCII řetězec přes sériové rozhraní. Jako volitelné rozhraní jsou k dispozici průmyslové sběrnice a Ethernet.
µSPEED-PRO-S1/115
- Rozsah měření až : ±1 m/s
- Určení: pro velmi malé rychlosti
µSPEED-PRO-S3/115
- Rozsah měření až : ±3 m/s
- Určení: pro velmi malé rychlosti
µSPEED-PRO-S5/115
- Rozsah měření až : ±5 m/s
- Určení: pro rychlé a vysoce dynamické procesy
µSPEED-PRO-S20/115
- Rozsah měření až : ±20 m/s
- Určení: pro rychlé a vysoce dynamické procesy
Základní funkce
- Rozpoznání směru: bezkontaktní
- Měření od V = 0: bezkontaktní
- Detekce přítomnosti materiálu: bezkontaktní
Přesnost a měření
- Přesnost (typická): ±0,05 % (2σ; L > 10 m / 3σ; L > 20 m)
- Opakovatelnost: ±0,02 % naměřené hodnoty
- Vzdálenost měření (tolerance): 115 ±5 (±20) mm
Senzor
- Typ senzoru: Smart Sensor
Rozhraní a komunikace
- 1× RS-485 nebo RS-232
- Alternativa k I/O: RS-422, RS-485
I/O a signály
- Kvadraturní výstup
- 1 až 100 000 pulsů/m (dle max. rychlosti)
Vstupy:
- Start
- Gate
- Směr
- Laser Interlock
Výstupy:
- Status
Typ I/O:
- RS-422 Gauge
- Laser Interlock (samostatný, 24 V)
Dostupná data
- Rychlost
- Délka
- Kvalita signálu
- Status
- Laser Interlock
- Validní měření
- Přítomnost materiálu
Fieldbus a konektivita
- Profibus
- CANopen
- DeviceNet
- CC-Link
- Ethernet/IP
- Profinet IO
- Modbus RTU
- Bluetooth (volitelné pro všechny fieldbusy)
Krytí
- Hlavice senzoru: IP67
Řídící jednotka / MID-COUNTER:
- Přední strana: IP51
- Zadní strana: IP20
Mechanické vlastnosti
- Rozměry hlavice: 154 × 94 × 39 mm
- Hmotnost hlavice: 0,9 kg
Napájení
- 24 VDC (18–30 V)
Laser
- 25 mW, 780 nm
- Laser Class 3B
Provozní podmínky
- 5 až 55 °C (nekondenzující)
- Mimo tento rozsah: nutné externí chlazení nebo ohřev
- Automatické rozpoznání směru pohybu
- Automatické měření rychlosti v obou směrech
- Automatické měření délky v obou směrech
Princip měření µSPEED-PRO – bidirekční senzor pro měření délky a rychlosti

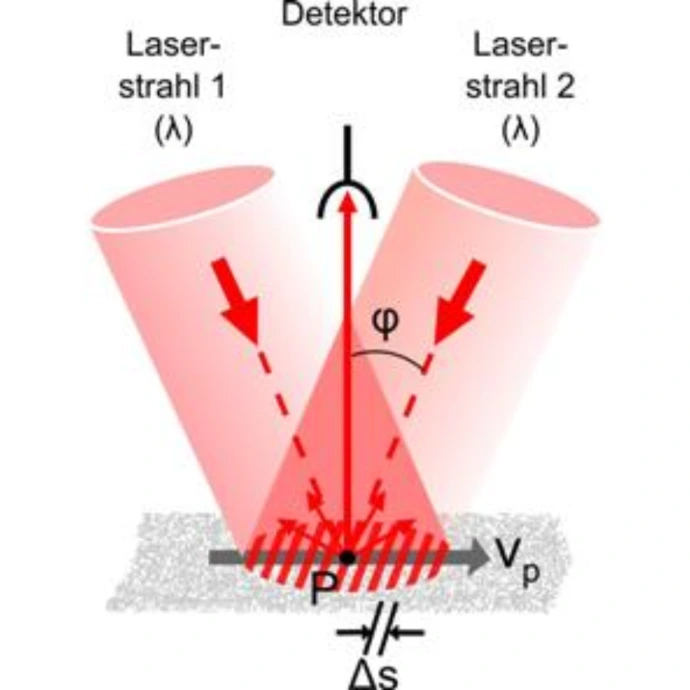

Na měřeném materiálu je pomocí dvou laserových paprsků generován proužkový vzor. V důsledku pohybu rozptylujícího povrchu je světlo zpětně rozptýlené do detektoru modulováno v intenzitě, přičemž frekvence modulace jasu je přímo úměrná rychlosti materiálu, a tím i Dopplerově frekvenci.
Rozptýlené světlo je fotodetektorem převáděno na elektrický signál a přes analogově-digitální převodník předáváno do procesoru. Procesor z digitali-zovaného signálu určuje aktuální rychlost a délku dráhy. Použití speciálních značek nebo měřicích stupnic na zkušebním objektu není nutné.
Tato metoda je známa jako „laser surface velocimeter“ a „laser Doppler measurement systems“. Senzor μSPEED-PRO je bezkontaktní, bidirekční senzor pro měření délky a rychlosti podle heterodynní měřicí metody.
Ukázky aplikace
Produktový tutoriál – µSPEED
Laserové enkodérové systémy pro měření délky a rychlosti
Produktové video – µSPEED
Vysvětlení produktu a přehled použití
Měření délky při výrobě textilií – µSPEED
Měření na výstupu výroby s přenosným systémem µSPEED
Opakované měření délky – µSPEED-RL
Laserově přesné měření vzdálenosti opakujících se značek ve stroji pro tisk fólií
Měření diferenciální rychlosti při výrobě fólií – µSPEED
Měření na pásu a paralelně na válci pro nanášení povlaku s paralelními systémy µSPEED
Kalibrace počítadla řezačky papírových rolí – µSPEED
Kalibrace počítadla délky navíječe pomocí přenosného senzoru µSPEED
Měření smrštění rámu tenter – µSPEED
Diferenciální měření na vstupu i výstupu zboží pro určení posunu materiálu
Měření délky drátu – µSPEED
Měření délky při výrobě holého drátu se systémem µSPEED
Měření délky ocelového lana – µSPEED
Test přesnosti měření počítadla systému pro lana s přenosnými laserovými senzory µSPEED
Měření délky textilní tkaniny – µSPEED
Kalibrace měřicího stroje pro textilie bezkontaktně s µSPEED
Měření délky netkané textilie – µSPEED
Měření délky v zařízení na výrobu netkané textilie bezkontaktně pomocí laserového Dopplerova systému µSPEED
Příklady aplikace

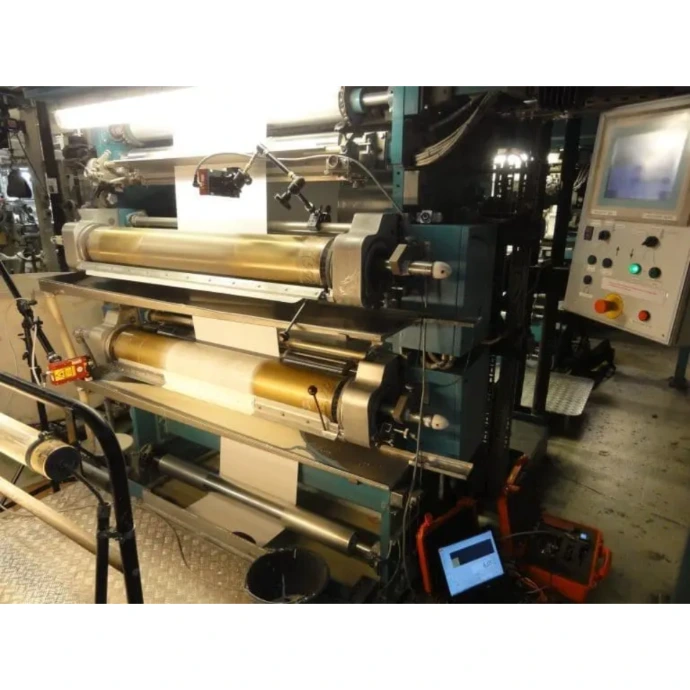

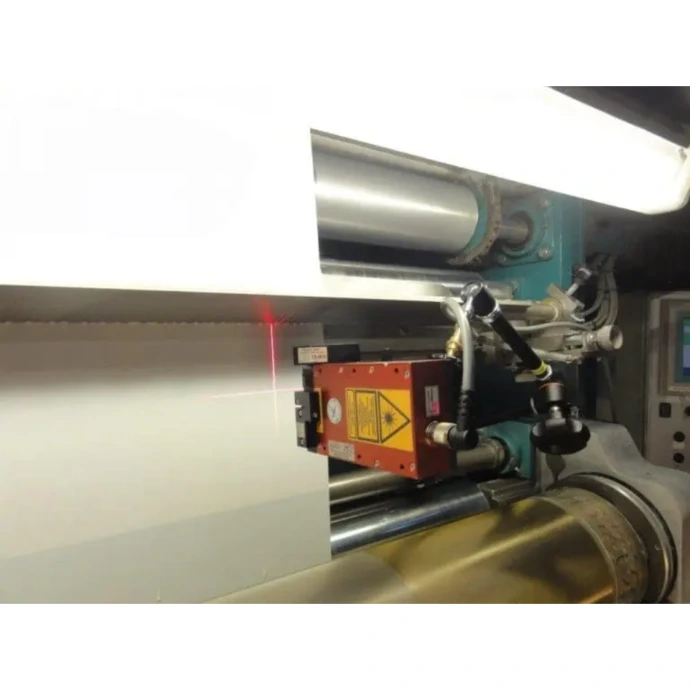

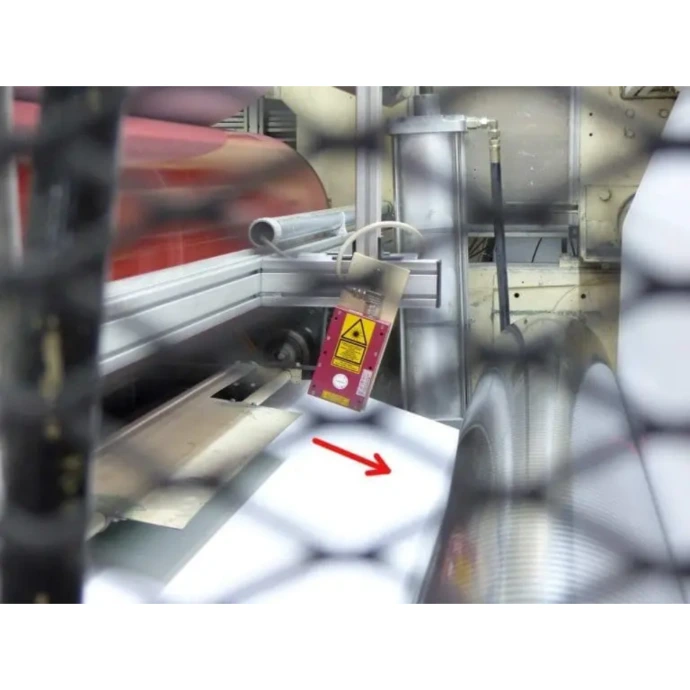

Měření délky průhledné fólie
Přesné měření délky průhledných fólií, potravinářských fólií a optických vrstev.

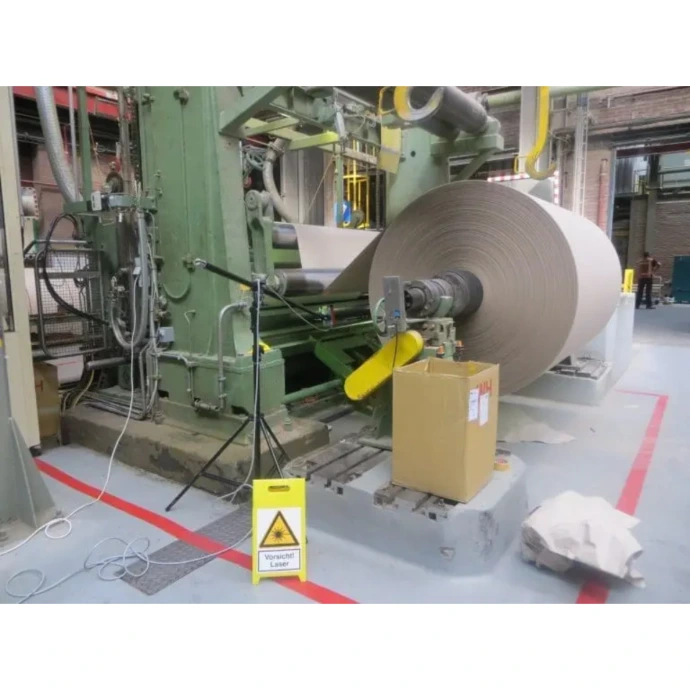

Měření délky papíru
Přesné měření délky papíru, tissue a obalových materiálů bez ohledu na gramáž – také jako základ pro výpočet plošné hmotnosti.
Měření délky kabelů a plochých kabelů
Měření délky kabelů a plochých kabelů v různých aplikacích, například již během výroby.

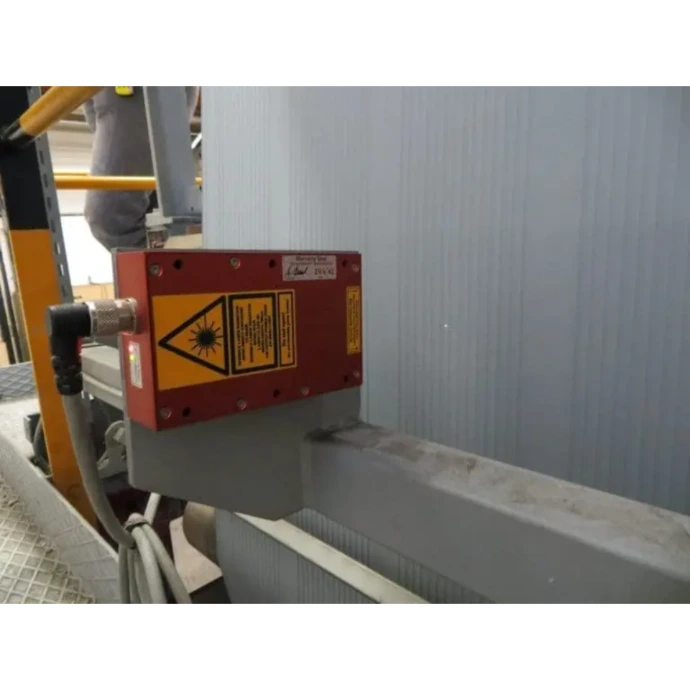

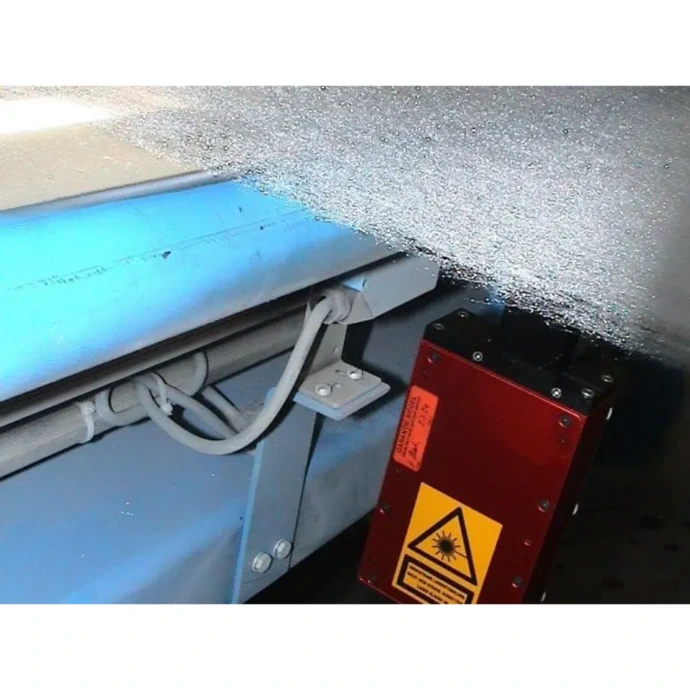

Měření délky netkaných textilií
Měření délky netkaných textilií, plstí a materiálů s vysokou tloušťkou a různou gramáží.
Měření délky separační fólie
Separační fólie pro baterie nesmí obsahovat otvory, záhyby ani poškození – přesné měření délky je klíčové pro kvalitu.

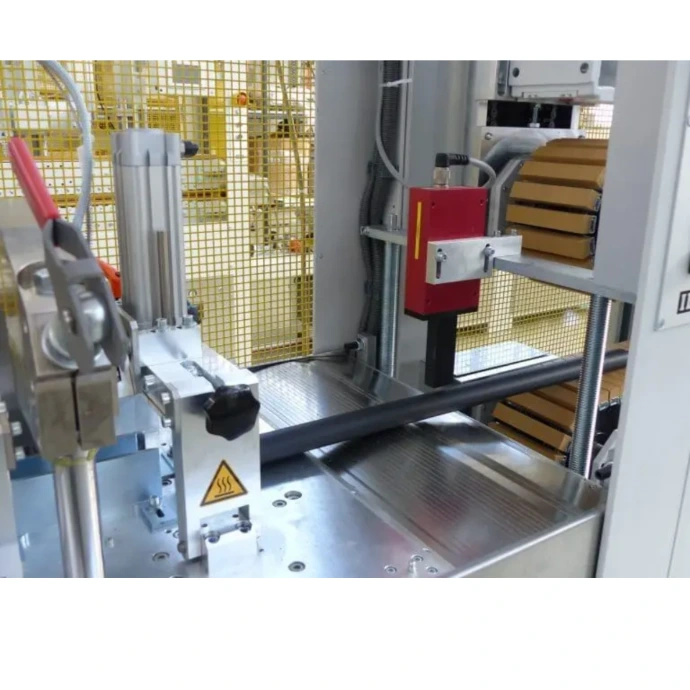

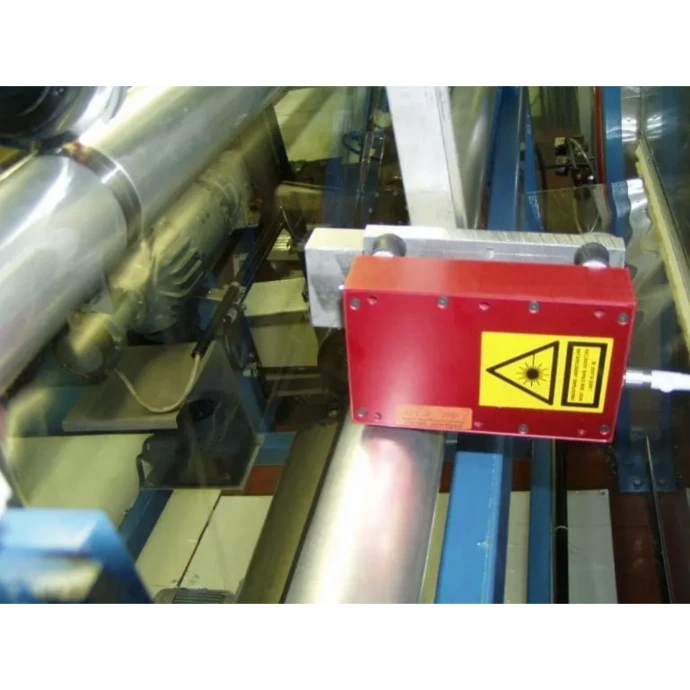

Řízení řezání při vytlačování trubek a profilů
Při řezání extrudovaných materiálů (trubky, hadice, profily) je nutné bezkontaktní měření délky bez prokluzu.

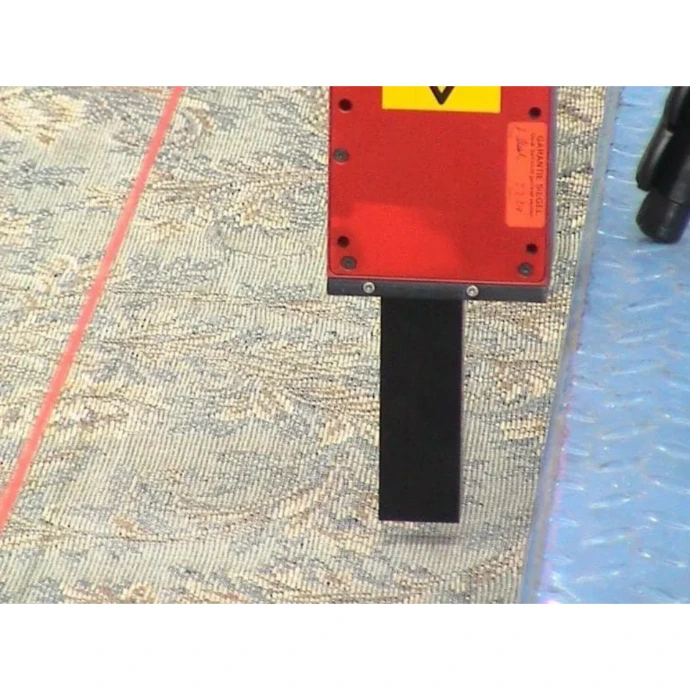

Řízení řezání koberců
Koberce jsou velmi různorodé materiály, což ztěžuje přesné měření délky při výrobě.
Řezačky rolí střešních membrán
Přesné řízení délky při řezání a navíjení střešních membrán pro prodejní role.

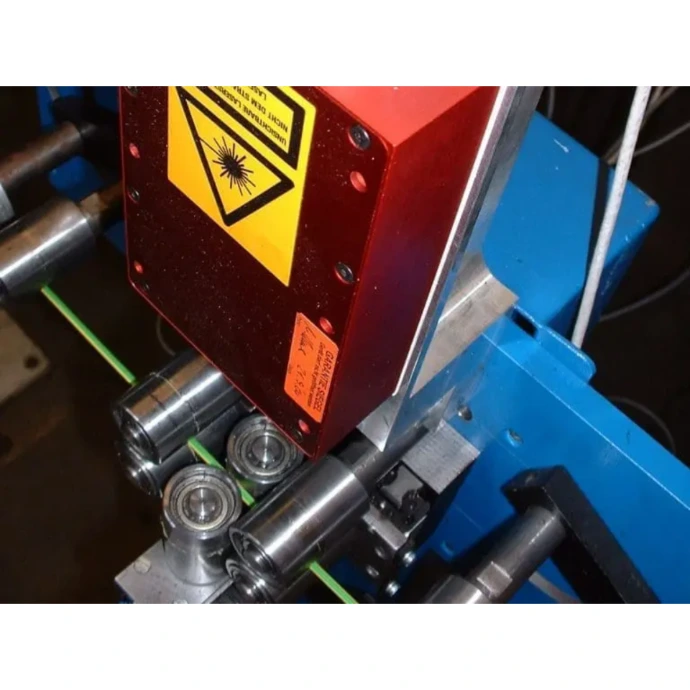

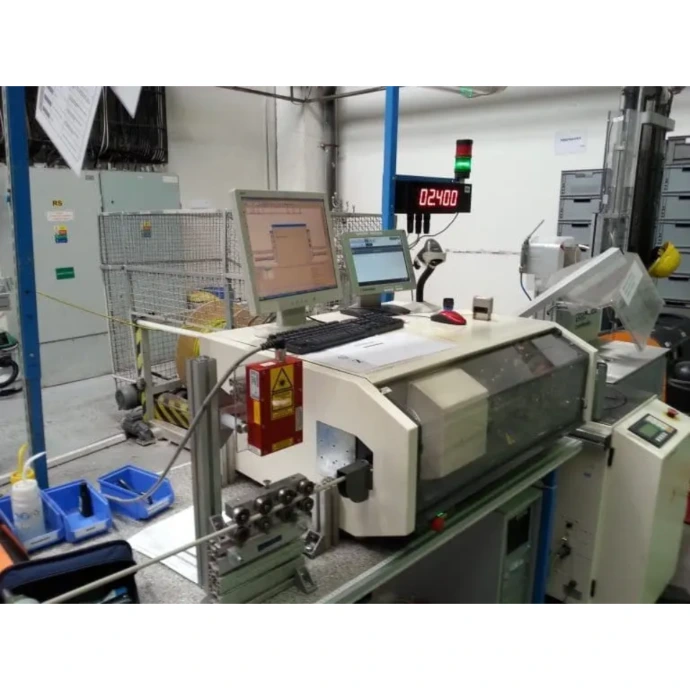

Řízení řezání kabelů a drátů
Kabely a dráty jsou zpracovávány vysokou rychlostí – přesné dodržení délky je zásadní kvůli nákladům na materiál.

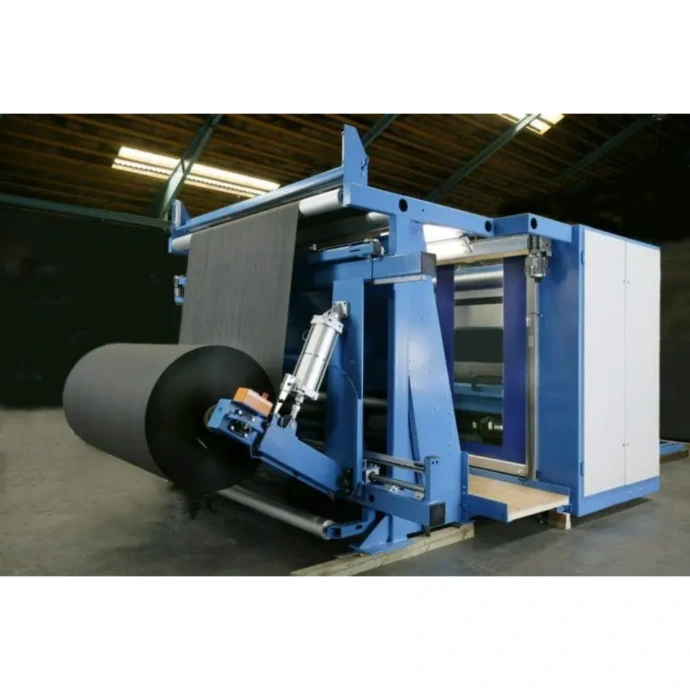

Off-line štěpkovače a převíječe CAMPEN
Stroje společnosti CAMPEN pro převíjení a navíjení materiálů dle specifických požadavků zákazníka.
Stativový systém měření délky
Bezpečnější alternativa k ručnímu měření s minimální přípravou.

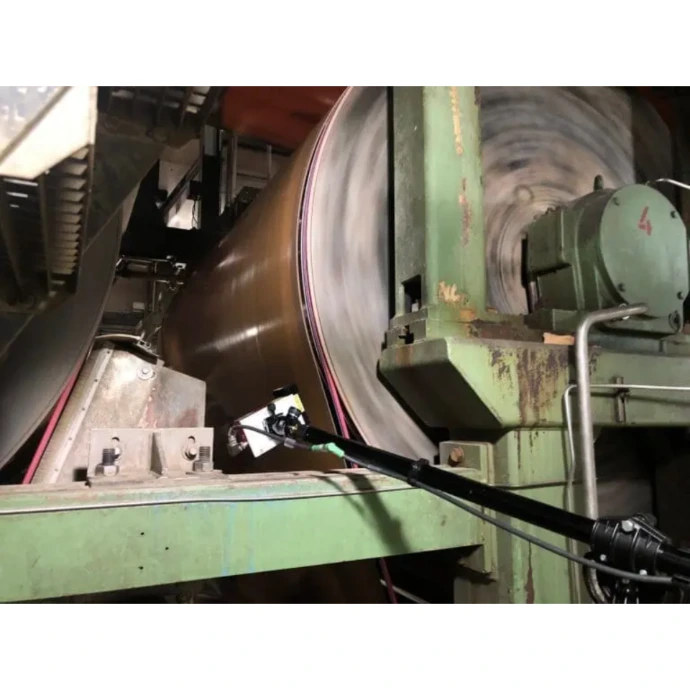

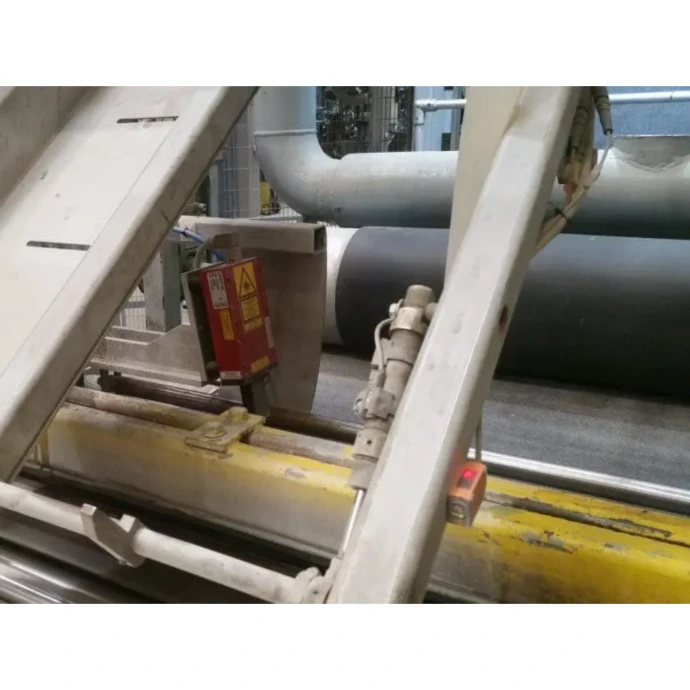

Rychlost válců
Rychlost válců má zásadní vliv na kvalitu materiálu i efektivitu výroby.
Diferenciální rychlost mezi pohonem a materiálem
Minimalizace rozdílů mezi rychlostí pohonu a materiálu je klíčová pro stabilní proces.
Měření rychlosti pomocí přenosného senzoru
Měření rychlosti materiálu nebo částí zařízení pro analýzu výrobního procesu.
Měření délky podmořských kabelů a lan
Bezkontaktní měření délky mokrých, znečištěných nebo hrubých kabelů a lan.

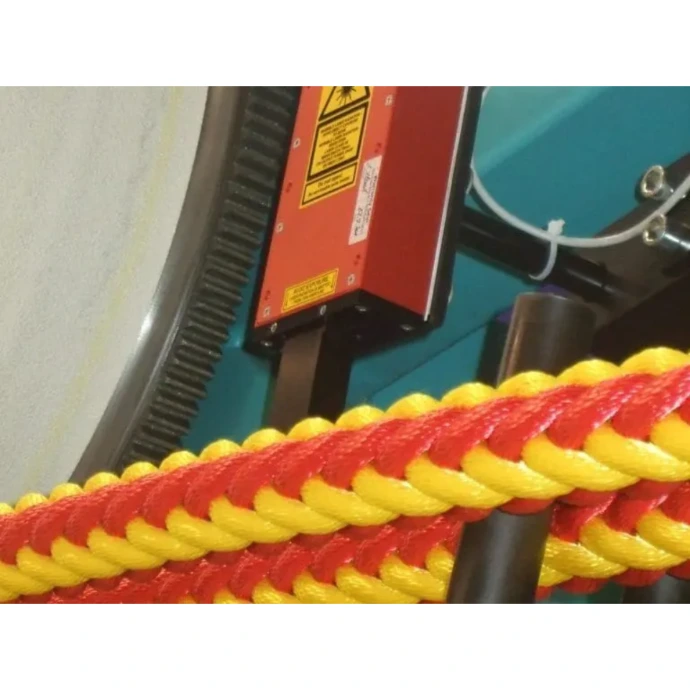

Měření délky lan v pletacím stroji
Přesné měření délky lan pomocí bezkontaktních laserových senzorů.
